Revue technique automobile Citroën C5: Schema electrique leve-vitres AV

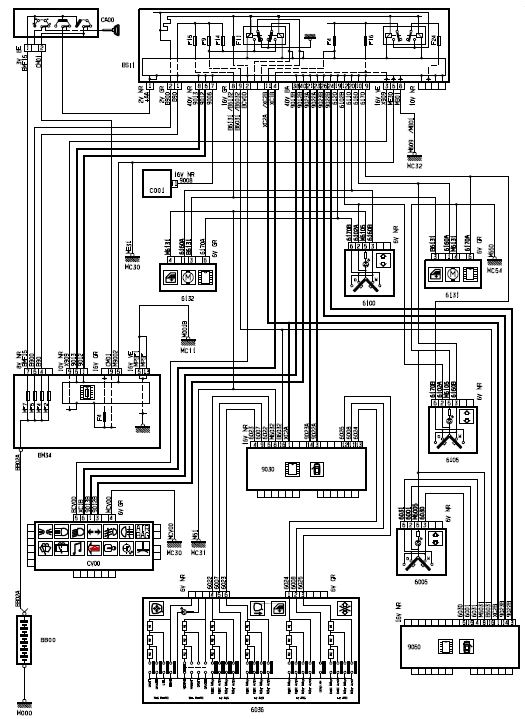

Schema electrique leve-vitres AV
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
BSI1 - Boîtier de servitude intelligent
MC11 - Masse
MC30 - Masse
MC31 - Masse
MC32 - Masse
MC54 - Masse
6005 - Contacteur de lève-vitre droit porte droite
6036 - Platine commande lève-vitre/rétro porte conducteur
6100 - Contacteur arrière lève-vitre arrière gauche
6105 - Contacteur arrière lève-vitre arrière droit
6131 - Moteur + boîtier lève-vitre arrière droit
6131 - Moteur + boîtier lève-vitre arrière droit
9030 - Station porte avant gauche
9050 - Station porte avant droite
Operations apres vente
LECTURE DES DEFAUTS
Il n'est pas possible d'effectuer une lecture des défauts à l'aide de l'outil
de
diagnostic.
LECTURE DES PARAMETRES
Les paramètres suivants peuvent ê ...
Toit ouvrant
...
D'autres materiaux:
Gestion des vitres a l'aide de la telecommande HF
Description de la télécommande
A l'aide de la telecommande HF
Prestations
Un appui sur le bouton gestion des vitres et du toit ouvrant a les
conséquences suivantes :
Conditions de fonctionnement de la télécommande HF
La gestion des lève-vitre ...
Feux de recul
Synoptique : fonction feux de recul
Synoptique : fonction feux de recul
Légende :
flèche triple : liaison multiplexée,
flèche simple : liaison filaire.
Description fonctionnelle : fonction feux de recul
...
Schema electrique
