Revue technique automobile Citroën C5: Generalites

PREAMBULE

Le véhicule peut être équipé des éléments suivants :

  • autoradio (avec lecteur cassette, avec lecteur de disque compact ou avec radiotéléphone),
  • changeur de disques compacts,
  • amplificateur de puissance,
  • commande de système audio intégrée au module de commutation sousvolant de direction.

On distingue les 3 types d'autoradio suivants :

Les autoradios ont en commun les caractéristiques suivantes :

Les autoradios ont en commun les caractéristiques suivantes :

  • affichage déporté vers l'écran multifonction pour la radio et la lecture de support musicaux,
  • commande de système audio intégrée au module de commutation sousvolant de direction,
  • compatibilité avec un changeur de disques compacts.

Nota : L’autoradio RT2 possède également un afficheur intégré pour réaliser l’affichage de la fonction radiotéléphone.

IMPERATIF : Ne pas monter de changeur CD du commerce. Le seul changeur CD compatible avec les autoradios est le changeur 6 disques disponible en accessoirie CITROËN.

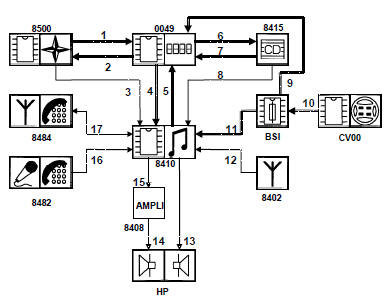

SYNOPTIQUE GENERAL

 Systeme audio
 Systeme audio

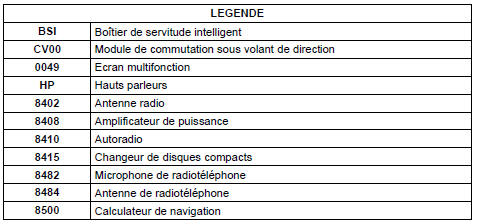

Légende :

  •  flèche simple = liaison filaire,
  • flèche triple = liaison multiplexée.

LIAISONS

N° DE LIAISON

SIGNAL

NATURE DU SIGNAL
1 Etat du système de navigation VAN CONFORT
2 Demande de changement d’état du système de navigation VAN CONFORT
3 Signal audio – synthèse vocale du système de navigation VAN CONFORT
4 Demande de changement d’état de l’autoradio ANALOGIQUE
5 Etat de l’autoradio VAN CONFORT
6 Demande de changement d’état du changeur CD VAN CONFORT
7 Etat du changeur CD VAN CONFORT
8 Signal audio – lecture des disques du changeur CD VAN CONFORT
9 Etat des commandes utilisateur VAN CONFORT
10 Etat des commandes utilisateur VAN CAR1
11 Information sur la vitesse du véhicule VAN CONFORT
Numéro VIN VAN CONFORT
Niveau de luminosité des équipements intérieurs VAN CONFORT
12 Signal de réception radio ANALOGIQUE
13 Signal de sortie de l’amplificateur intégré à l’autoradio ANALOGIQUE
14 Signal de sortie de l’amplificateur de puissance externe ANALOGIQUE
15 Signal de sortie non amplifiée de l’autoradio (niveau ligne) ANALOGIQUE
16 Entrée microphone (environnement sonore de l’habitacle) ANALOGIQUE
17 Signal d’émission – réception GSM ANALOGIQUE

DESCRIPTION MATERIELLE DES EQUIPEMENTS AUDIO

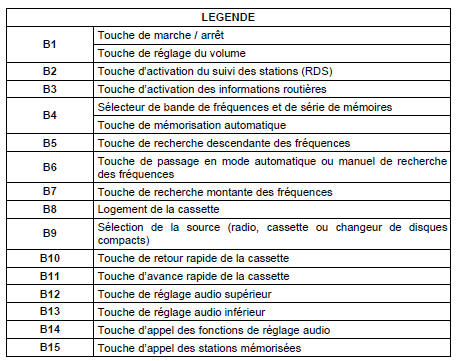

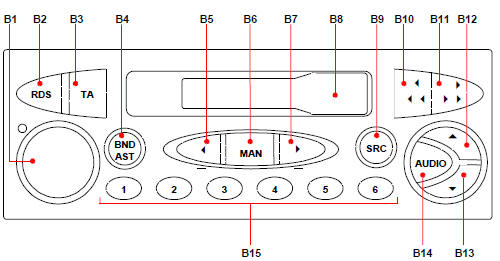

Autoradio RB2

 Description materielle des equipements audio Autoradio RB2
 Description materielle des equipements audio Autoradio RB2

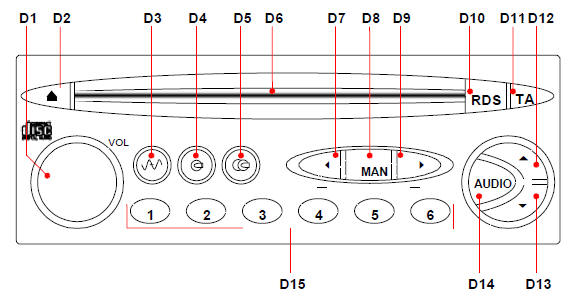

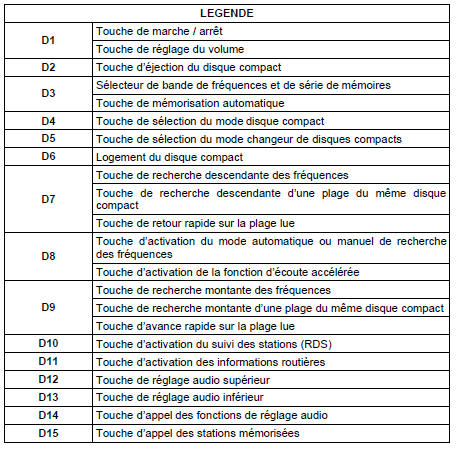

Autoradio RD2

Autoradio RD2

 Description materielle des equipements audio Autoradio RD2
 Description materielle des equipements audio Autoradio RD2

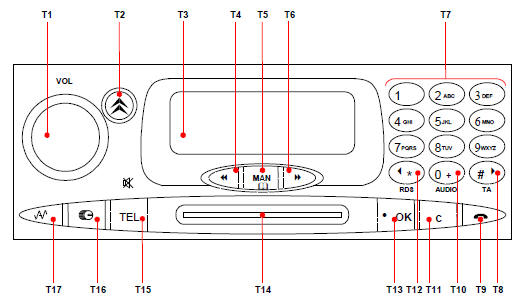

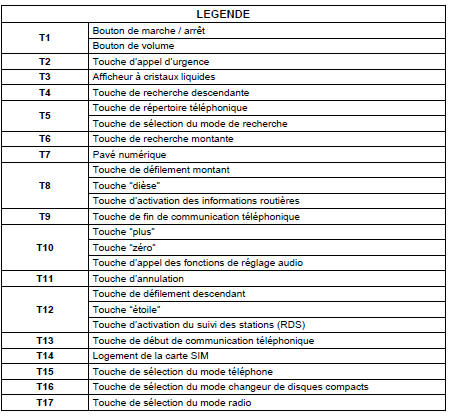

Autoradio RT2

Autoradio RT2

 Description materielle des equipements audio Autoradio RT2
 Description materielle des equipements audio Autoradio RT2

Changeur de disques compacts

Changeur de disques compacts

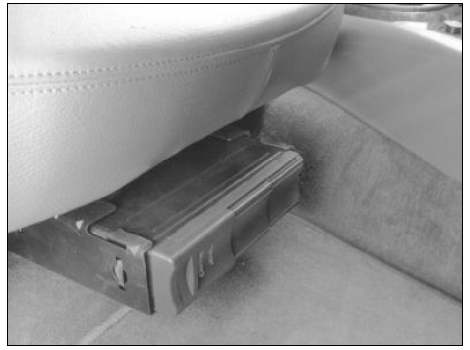

Le changeur de disques compacts est implanté sous le siège avant droit.


Changeur de disques compacts

Amplificateur de puissance

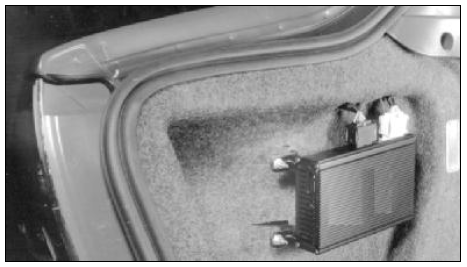

L'amplificateur de puissance est situé dans le coffre du véhicule, en position arrière gauche.


Amplificateur de puissance

Commandes du système audio

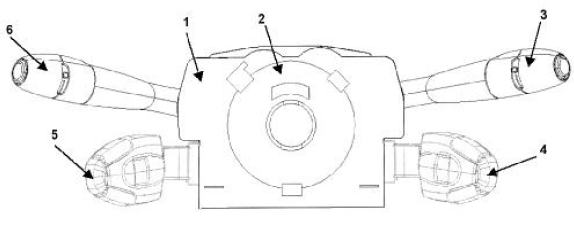

Module de commutation sous volant de direction

Le module de commutation sous volant de direction est un boîtier monobloc regroupant :

  •  le support combinateur (1),
  •  le contact tournant (2),
  •  le commutateur d’essuyage (3),
  •  la commande de système audio (4),
  •  le commutateur de régulation de vitesse (5) (selon versions),
  •  le commutateur d’éclairage (6).

 Module de commutation sous volant de direction
 Module de commutation sous volant de direction

Le module de commutation sous volant de direction retransmet au BSI les actions de l’utilisateur via le réseau multiplexé VAN CAR 1.

Commandes du système audio

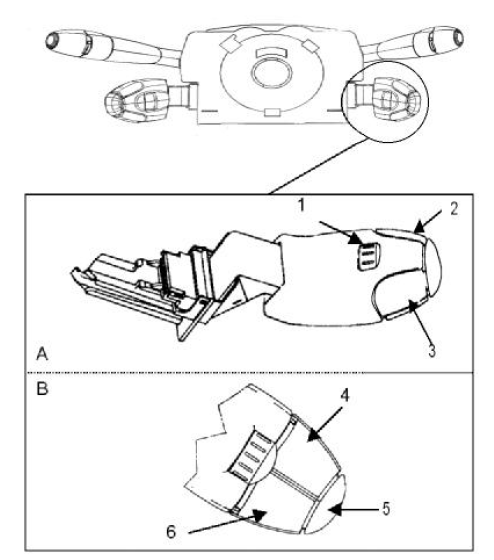

Les commandes du système audio sont intégrées au module de commutation sous-volant de direction selon le schéma suivant :


Commandes du système audio

Légende :

  • A : vue avant
  • B : vue arrière
  • 1 : molette de changement des présélections radio
  • 2 : bouton d'avance rapide / bouton de recherche montante (*)
  • 3 : bouton de retour rapide / bouton de recherche descendante (*)
  • 4 : bouton de réglage du volume "-"
  • 5 : bouton de changement de source audio / de passage en mode téléphone
  • 6 : bouton de réglage du volume "+"

(*) selon source audio sélectionnée

    Systeme audio
    ...

    Principe de fonctionnement
    ...
