Ouverture manuelle
Ouverture manuelle

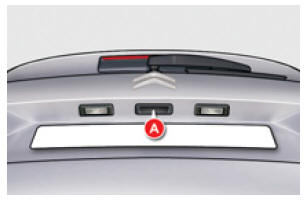

Appuyez vers le haut sur la palette a et soulevez le volet de coffre.
Ouverture motorisée
Ouverture motorisée
| Ne pas accompagner le volet manuellement lors de l’appui sur la palette A . |
Fermeture manuelle
Fermeture motorisée
| Ne pas gêner la fermeture du coffre ; tout obstacle à la fermeture provoque l’arrêt et une remontée automatique de quelques centimètres. |
Verrouillage/déverrouillage
Il s’effectue à l’arrêt avec :
Le coffre se verrouille automatiquement au roulage, à 10 km/h, même si le verrouillage automatique centralisé est désactivé. Il se déverrouille à l’ouverture d’une des portes ou d’un appui sur le bouton de verrouillage centralisé (vitesse inférieure à 10 km/h).
Interruption de l’ouverture / fermeture du coffre

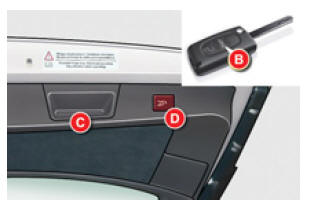

Lorsque le volet de coffre est en cours d’ouverture ou de fermeture électrique, vous pouvez à tout moment, interrompre son mouvement en appuyant sur le bouton-poussoir D , la palette A ou le bouton B .
Vous pouvez ensuite ouvrir ou fermer, électriquement ou manuellement le volet de coffre en manoeuvrant si nécessaire en sens inverse pour le débloquer.
Mémorisation d’une position d’ouverture intermédiaire
Il est possible de mémoriser un angle d’ouverture du volet de coffre :
Annulation de la mémorisation
Lorsque le volet de coffre est en position d’ouverture intermédiaire, vous pouvez annuler la mémorisation :
Le volet de coffre reviendra en ouverture maximum lors de la prochaine manoeuvre.
Protection électrique du moteur
Lors de manoeuvres successives d’ouverture et de fermeture du volet de coffre, il se peut que l’échauffement du moteur électrique ne permette plus l’ouverture, ni la fermeture de celui-ci.
Laissez refroidir le moteur sans effectuer de manoeuvre pendant dix minutes.
La fermeture en mode secours reste possible.
| Afi n d’éviter les risques de blessure, veillez à ce qu’aucune
personne ne se trouve à proximité du coffre lors de la manoeuvre électrique
d’ouverture et de fermeture.
Si le volet de coffre est alourdi (neige, porte-vélos, etc.) il risque de se refermer sous le poids de la charge. Soutenez-le ou déchargez au préalable le porte-vélos ou retirez la neige. Lors d’un lavage automatique de votre véhicule, n’oubliez pas de le verrouiller complètement pour éviter tout risque d’ouverture motorisée du volet de coffre. |
